Opis
Pierwszy system LiDAR do lotów lotniczych o dużym zasięgu i wysokiej dokładności firmy DJI
System LiDAR nowej generacji o wysokiej dokładności do zdjęć lotniczych firmy DJI charakteryzuje się zasięgiem LiDAR wynoszącym nawet 950 m [1], nawet w przypadku obiektów o współczynniku odbicia światła wynoszącym zaledwie 10%. Dwie kamery mapujące RGB o rozdzielczości 100 MP i precyzyjny system POS przyspieszają pozyskiwanie danych geoprzestrzennych, umożliwiając
codzienne pokrycie obszaru do 100 km²
Zastrzeżony system o wysokiej precyzji
Mała plamka, wysoka energia
Przy rozbieżności wiązki laserowej wynoszącej zaledwie 0,25 mrad (1/e²), rozmiar plamki w tym samym zakresie stanowi około jedną piątą rozmiaru plamki w Zenmuse L2, co umożliwia
wykrywanie mniejszych obiektów, takich jak linie energetyczne i gałęzie. Wyższa gęstość energii przekłada się na większą zdolność penetracji, znacznie zwiększając gęstość punktów gruntu
pod roślinnością i umożliwiając precyzyjną rekonstrukcję złożonego terenu i struktur.
Wysokie tętno, wielokrotne powroty
Dzięki maksymalnej częstotliwości emisji impulsów laserowych wynoszącej 2 miliony impulsów na sekundę i obsłudze do 16 zwrotów [4] , Zenmuse L3 zapewnia niezwykle precyzyjną rekonstrukcjęprzestrzenną. Gęstość chmury punktów i możliwości penetracji można dostosować do potrzeb, od mapowania o wysokiej dokładności po złożone środowiska.
Tryby skanowania
Obsługuje tryby skanowania liniowego, gwiaździstego i niepowtarzalnego dla różnych scenariuszy operacyjnych:
• Liniowy: zapewnia bardziej spójny rozkład chmury punktów, idealny do mapowania terenu o wysokiej dokładności.
• Gwiaździsty: łączy dokładność z wieloma kątami skanowania i możliwością penetracji, doskonale sprawdzając się w lasach lub gęstych obszarach miejskich.
• Niepowtarzalny: zapewnia wiele kątów skanowania i szerszy zasięg, zoptymalizowany pod kątem inspekcji linii energetycznych i innych złożonych badań strukturalnych.
Podwójny system kamer mapujących RGB 100 MP
Zenmuse L3 zapewnia znaczną poprawę dokładności zarówno chmury punktów, jak i RGB, jednocześnie podnosząc wydajność do niespotykanego dotąd poziomu. W połączeniu z DJI Matrice 400, pojedynczy lot może objąć obszar do 10 km², co pozwala na mapowanie o wysokiej dokładności do 100 km² dziennie [ 2] . Wyniki o wysokiej dokładności na dużych obszarach są dostarczane w ramach płynnego procesu pracy.
Zastrzeżony system o wysokiej precyzji

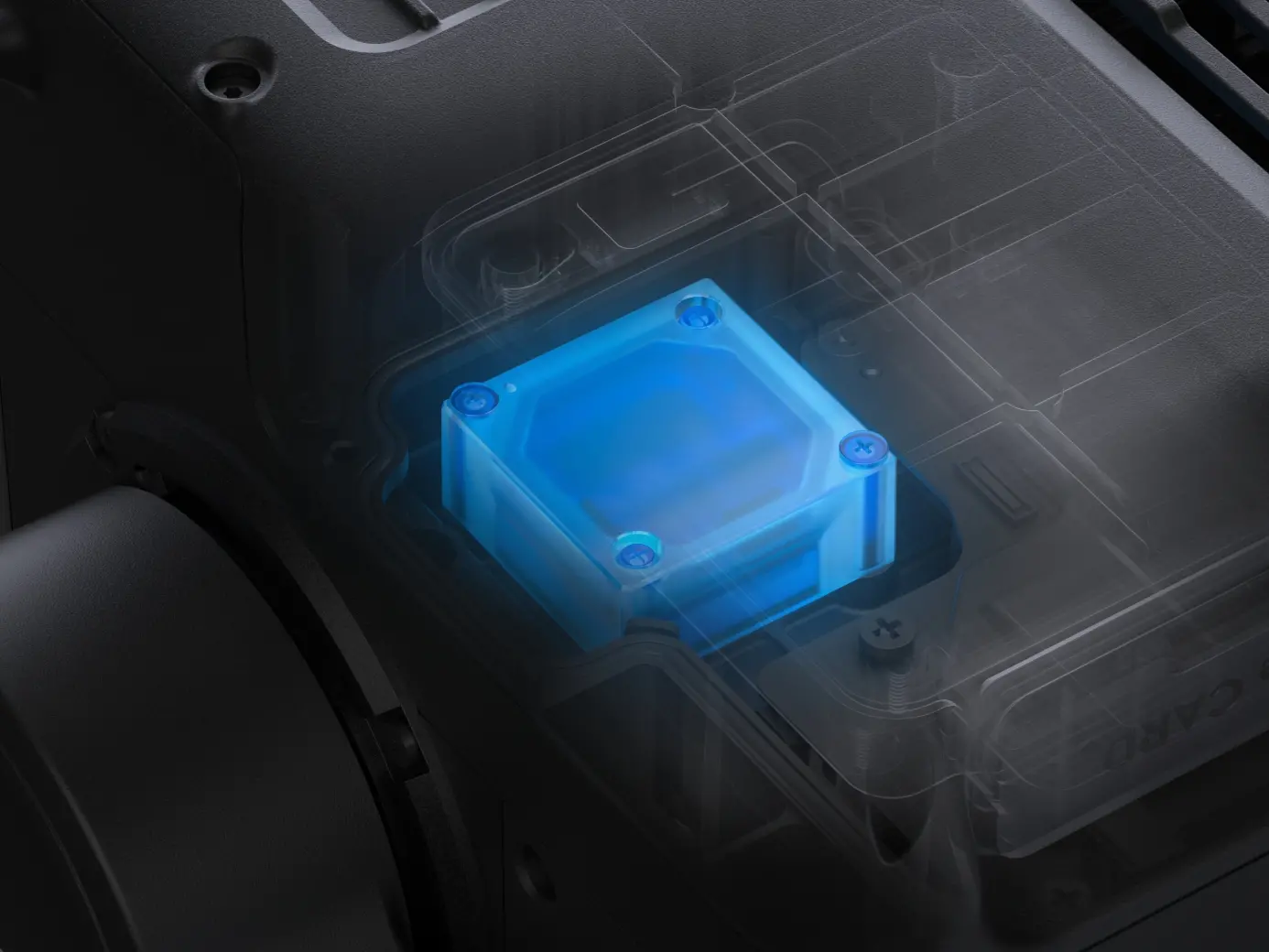

Ulepszony, wysoce precyzyjny system POS osiąga dokładność pomiaru kierunku 0,02° i dokładność pomiaru nachylenia 0,01° (po przetworzeniu, 1σ). Samodzielnie opracowany LiDAR zapewniapowtarzalność pomiaru na poziomie 5 mm przy 150 m (1σ) [5] i obsługuje synchronizację czasu na poziomie mikrosekund. Każde urządzenie przechodzi rygorystyczną kalibrację fabryczną,aby zapewnić niezmiennie wiarygodne wyniki pomiarów.
Dokładność danych LiDAR
Dokładność pionowa jest lepsza niż 3 cm na wysokości 120 m, lepsza niż 5 cm na wysokości 300 m i lepsza niż 10 cm na wysokości 500 m [6] , co z łatwością obsługuje projekty kartograficzne w skalach 1:500, 1:1000 i 1:2000. Grubość chmury punktów generowanej przez Zenmuse L3 stanowi jedynie połowę grubości chmury punktów generowanej przez Zenmuse L2, co obsługuje zaawansowaną analizę i aplikacje o wysokiej dokładności.
Dokładność fotogrametryczna
Dzięki dwóm kamerom mapującym RGB o rozdzielczości 100 MP Zenmuse L3 osiąga odległość próbkowania gruntu (GSD) wynoszącą 3 cm nawet przy wysokości lotu 300 m [7] . Synchronizacja położenia w czasie rzeczywistym umożliwia obsługę bez punktów kontrolnych naziemnych (GCP), zapewniając wysokiej jakości obrazy do precyzyjnego mapowania.
Wysoka penetracja
Wysoka gęstość punktów gruntowych
Dzięki mniejszej plamce lasera i wyższej energii pojedynczego impulsu, Zenmuse L3 oferuje doskonałą zdolność penetracji. W mapowaniu terenu i podobnych zastosowaniach, rejestruje więcej punktów gruntowych z większą dokładnością, znacznie poprawiając dokładność i integralność danych terenowych, umożliwiając precyzyjne dopasowanie i rekonstrukcję powierzchni.
Wysoka wydajność
Jednocześnie przechwytuje dane LiDAR i RGB w celu generowania różnych produktów mapowych, w tym DEM, DOM i innych, na podstawie jednego lotu.
Po zamontowaniu na DJI Matrice 400, Zenmuse L3 zapewnia wyjątkową wydajność. Przy wysokości lotu 300 m pojedynczy lot może objąć obszar do 10 km², co pozwala na pokrycie do 100 km2 dziennie

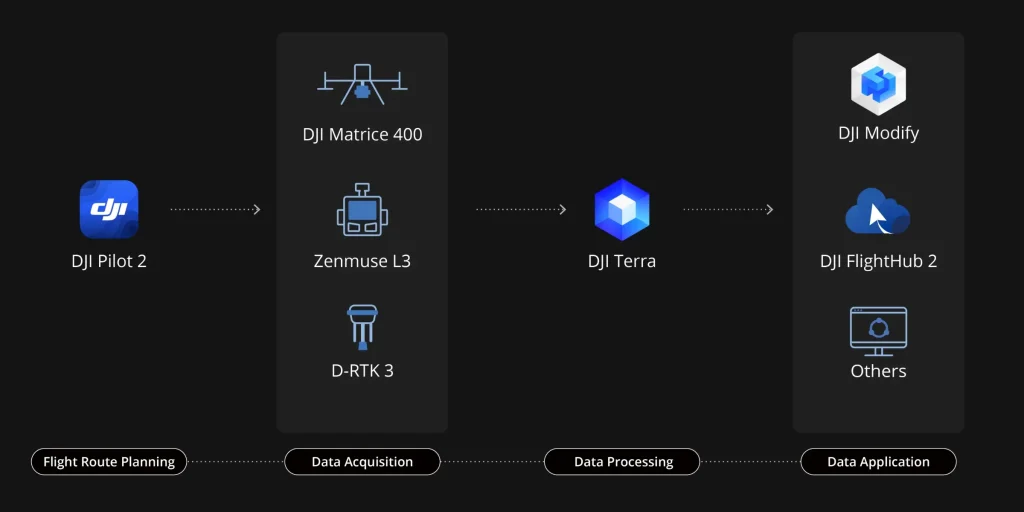

Rozwiązanie kompleksowe
Zenmuse L3 płynnie integruje się z ekosystemem DJI, oferując kompleksowe rozwiązanie do mapowania. Od akwizycji i przetwarzania danych po aplikację, ten ujednolicony proces jest prostszy w obsłudze i łatwiejszy do opanowania niż tradycyjne konfiguracje wieloplatformowe, pomagając użytkownikom efektywnie realizować szeroki zakres zadań mapowania.
Pozyskiwanie danych, Rozwiązanie kompleksowe
Zapewnia kompletny przepływ pracy obejmujący przechwytywanie, przetwarzanie i stosowanie danych. Bezpieczeństwo danych
Zenmuse L3 obsługuje szyfrowanie kart pamięci CFexpress™, zapewniając bezpieczną ochronę przechowywanych danych i zapobiegając nieautoryzowanemu dostępowi lub kradzieży danych. Matrice 400 oferuje czyszczenie logów jednym kliknięciem i szyfrowanie AES-256 transmisji wideo, co dodatkowo gwarantuje poufność danych.
